Proses Enkapsulasi dan Dekapsulasi

Proses Enkapsulasi
Enkapsulasi merupakan sebuah proses untuk membuat satu jenis paket data jaringan menjadi jenis data lainnya.Enkapsulasi terjadi ketika sebuah protocol yang berad pada lapisan yang lebih rendah menerima data dari protokol yang berada pada lapisan yang lebih tinggi dan meletakkan data ke format data yang di pahami oleh protocol tersebut. Nah, pada postingan kali ini saya akan menjelaskan dengan gambar tentang proses Enkapsulasi dan Dekapsulasi tersebut.

Datagram

Pada proses ini data belum dirubah ke paket apapun.Paket ini beerada di tiga layer teratas pada layer OSI yaitu: Application, Presentation, dan Session.

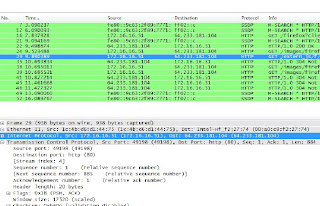

Segment

Pada proses ini data sudah berupa paket yang dapat dimengerti oleh layer Transport pada OSI layer. Pada paket ini, data diberi header dan diberi Source Port dan Destination Port.

Packet

Pada proses ini sudah berupa paket yang dapat dimengerti oleh layer Network pada OSI layer. Pada paket ini terjadi proses pengalamatan dari paket. Maksudnya, tujuan dari paket tersebut tercantum dalam paket ini.

Frame

Pada proses ini sudah berupa paket yang dapat dimengerti oleh layer Data-Link pada OSI Layer. Pada paket ini terjadi proses pemberian waktu tiba paket tersebut kepada Destination. Sealin itu juga, paket diberi Frame Number.

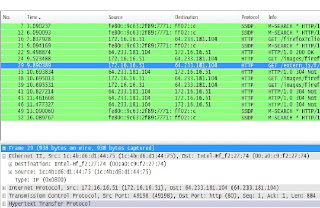

Bitstream

Pada proses ini sudah berupa paket yang dapat dimengerti oleh layer Physical pada OSI Layer. Pada layer ini terjadi proses PDU frame yg dibungkus header, header yang berisi MAC Address Source dan MAC Address Destination.

Proses Dekapsulasi
Dekapsulasi merupakan kebalikan dari proses Enkapsulasi. Proses Enkapsulasi merupakan proses pembungkusan data sedangkan Dekapsulasi merupakan proses pembukaan bungkus. Prosesnya pun terbalik dari proses Enkapsulasi. Proses Enkapsulasi bermula dari layer yang paling atas (Application Layer) hingga layer yang paling bawah (Physical Layer) sedangkan proses Dekapsulasi bermula dari layer yang paling bawah (Physical Layer) menuju layer yang paling atas (Application Layer).

Laporan Enkapsulasi:
Download Disini!!!

Silahkan Dibaca...

Komunikasi Half Duplex pada Jaringan Komputer

Half Duplex
Half Duplex merupakan komunikasi dua arah namun dilakukan secara bergantian. Berikut ini adalah gambar bukti komunikasi half duplex pada jaringan komputer.

Gambar 1

Pada gambar diatas yang sebagai source adalah 172.16.16.51 dan yang sebagai destination adalah 64.231.181.104.

Gambar 2

Pada gambar diatas yang sebagai source adalah 64.233.181.104 dan yang sebagai destination adalah 172.16.16.51 ini berarti telah terjadi komunikasi Half Duplex. Mengapa? Karena telah terjadi komunikasi dua arah namun dilakukan secara bergantian. Ini dapat dibuktikan dari kedua gambar diatas pada Tab "Time". Terlihat selang waktu antara kedua gambar saat terjadi komunikasi yang berarti komunikasi berlangsung secara bergantian.

Komponen pada OSI Layer

Physical Layer. Komponen: HUB, Repeater
HUB
Hub adalah alat penghubung atar komputer, semua jenis komunikasi hanya dilewatkan oleh hub. Hub digunakan untuk sebuah bentuk jaringan yang sederhana (misal hanya untuk menyambungkan beberapa komputer di satu group IP lokal) ketika ada satu paket yang masuk ke satu port di hub, maka akan tersalin ke port lainnya di hub yg sama dan semua komputer yg tersambung di hub yang sama dapat membaca paket tersebut. Saat ini hub sudah banyak ditinggalkan dan diganti dengan switch. Alasan penggantian ini biasanya adalah karena hub mempunyai kecepatan transfer data yang lebih lambat daripada switch. Hub dan switch mempunyai kecepatan transfer data sampai dengan 100 Mbps bahkan switch sudah dikembangkan sampai kecepatan 1 Gbps.
Cara kerja Hub:Pada dasarnya adalah sebuah pemisah sinyal (signal splitter). Ia mengambil bit-bit yang datang dari satu port dan mengirimkan copynya ke tiap-tiap port yang lain. Setiap host yang tersambung ke hub akan melihat paket ini tapi hanya host yang ditujukan saja yang akan memprosesnya. Ini dapat menyebabkan masalah network traffic karena paket yang ditujukan ke satu host sebenarnya dikirimkan ke semua host(meskipun ia hanya diproses oleh salah satu yang ditujukannya saja).Repeater
Sebuah jaringan komputer mempunyai keterbatasan daya jangkau. Jaringan yang menggunakan kabel dengan tipe UTP (Cat 5) hanya memiliki daya jangkau hingga 100 meter. Oleh karena itu dibutuhkan sebuah alat yang dapat berfungsi untuk memperpanjang jangkauan jaringan dari medium komputer tersebut. Alat yang dimaksud tersebut adalah repeater. Repeater berguna untuk membangkitkan dan menguatkan sinyal-sinyal yang mengalir pada jaringan komputer sehingga jaringan komputer dapat menjangkau jarak yang lebih jauh.

Data Link Layer. Komponen: Bridge, Switch
Bridge
Jembatan jaringan (Inggris:Network Bridge) adalah sebuah komponen jaringan yang digunakan untuk memperluas jaringan atau membuat sebuah segmen jaringan. Jembatan jaringan beroperasi di dalam lapisan data-link pada model OSI. Jembatan juga dapat digunakan untuk menggabungkan dua buah media jaringan yang berbeda, seperti halnya antara media kabel Unshielded Twisted-Pair (UTP) dengan kabel serat optik atau dua buah arsitektur jaringan yang berbeda, seperti halnya antara Token Ring dan Ethernet. Jembatan akan membuat sinyal yang ditransmisikan oleh pengirim tapi tidak melakukan konversi terhadap protokol, sehingga agar dua segmen jaringan yang dikoneksikan ke jembatan tersebut harus terdapat protokol jaringan yang sama (seperti halnya TCP/IP). Jembatan jaringan juga kadang-kadang mendukung protokol Simple Network Management Protocol (SNMP).
Terdapat tiga jenis jemabatan jaringan yang umum dijumpai:1. Jembatan Lokal: sebuah Jembatan yang dapat menghubungkan segmen-segmen jaringan lokal.
2. Jembatan Putar: dapat digunakan untuk membuat sebuah sambungan (link) antara LAN untuk membuat sebuah Wide Area Network.
3. Jembatan Nirkabel: sebuah bridge yang dapat menggabungkan jaringan LAN berkabel dan jaringan nirkabel.

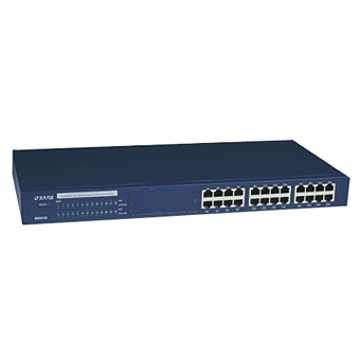

Switch
Switch adalah alat yang digunakan untuk menghubungkan beberapa LAN yang terpisah serta menyediakan filter paket antar LAN. Switch adalah peralatan multi port, masing-masing dapat mendukung satu workstation, jaringan Ethernet atau jaringan Token Ring. Meskipun terhubung dengan jaringan yang berbeda pada masing-masing port, switch dapat memindahkan paket data antar jaringan apabila diperlukan. Dalam hal ini switch berlaku seperti bridge multi port yang sangat cepat (paket data difilter oleh switch dengan alamat yang dituju).
Dalam mengolah data switch dapat digolongkan dalam tiga jenis :1. Store and Forward - switch akan meneruskan frame setelah data di terima
secara lengkap.
2. Cut-Through Switch Meneruskan Frame tanpa menunggu penerimaan frame
secara lengkap.
3. Fragment Free ( Hybrid ) merupakan kompromi dari kedua jenis switch diatas.
Network Layer. Komponen: Router
Router
Router adalah perangkat jaringan yang digunakan untuk membagi protocol kepada anggota jaringan yang lainnya, dengan adanya router maka sebuah protocol dapat di-sharing kepada perangkat jaringan lain. Contoh aplikasinya adalah jika kita ingin membagi IP Adress kepada anggota jaringan.
